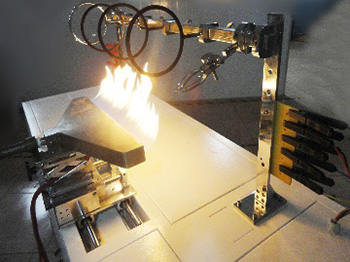

該試驗機適用于耐火試驗、噴水耐火試驗以及機械耐火試驗，適用于額定電壓不超過450/750V的礦物絕緣電纜,在火焰條件下較長時間保持電路完整。符合英國耐火電纜標準BS6387《在火災情況下保持電路完好的電纜性能要求規范》。該試驗機同時滿足BS8491標準評估火災完整的大直徑電纜作為組件使用煙霧和熱量控制系統給出了BS7346-6,和確定其他活動的消防安全系統。它適用于電纜額定電壓不超過600/1 000 V和外徑大于20毫米的電纜。
標準：
IEC60331—1：2018
IEC60331—2：2018
BS6387 2013
BS8491：2008
技術參數
一、耐火試驗：耐火試驗臺包括以下部分
1.1：電纜支撐系統
1.2：連續檢測裝置
1.3：熱源
u 電纜支撐系統: 電纜通過夾子橫向夾住電纜護套兩端。電纜的中間部分是由兩個金屬環（間隔距離300mm）固定，金屬環同裝置的其他金屬部分接地。對
直徑小于10mm無鎧裝電纜，或者其他一些在試驗期間發生明顯位移的電纜，為3個金屬環，每個固定在原來金屬環約150mm處。
u 連續檢測裝置: 試驗時讓電流通過電纜的所有線芯，一個三相星形連接的變壓器或三個單相變壓器（或一單相變壓器，如果試驗為單芯電纜），并且有足夠的能力保持在測試電壓下達到最大允許泄漏電流2A。在電纜的另一端每根芯線連接一盞燈，并在電纜額定電壓下加載接近0.25A的電流
u 熱源：熱量是一個610毫米長的可以強制供應火焰密集的燃?xì)馊紵鳌?
u
溫度測量： 直徑為2mm鎧裝的溫度計放在靠近進氣口，平行于燃燒器75mm上方
試驗火焰溫度及時間：（見BS6387燃燒等級）
A 650℃± 40℃——3h
B 750℃± 40℃——3h
C 950℃± 40℃——3h
S 950℃± 40℃——20min
u 試樣：試樣是成品中的一段，不低于1200mm，兩端各去掉100mm的護套及覆蓋層。在電纜兩端的導線應依照電氣連接。
u 試驗電壓：100~1000V可調
u 試驗電流：100~250mA 可調
二、耐水火試驗：包括以下部分
2.2：連續檢測裝置
2.3：熱源
u 電纜支撐系統: 電纜連接在兩條25mm寬的剛板組成的金屬支架上，支架用金屬夾固定夾子的間距為200mm。電纜連接在支架上，所有金屬框架接地。連續檢測裝置: 在試驗時讓電流通過電纜的所有線芯，三個單相變壓器，并且有足夠的能力保持在測試電壓下達到最大允許泄漏電流2A。在電纜的另一端每根芯線連接一盞燈，并在電纜額定電壓下加載接近0.25A的電流。
u 熱量：一個條狀的燃燒器長度為500mm燃燒器裝配可以調整，能提供一個明亮的火焰，溫度為950℃± 40℃，
u 溫度測量： 直徑為2mm鎧裝的溫度計放在電纜的下表面
u 試驗火焰溫度： 650℃± 40℃
u 噴水：一個噴頭安裝在測試支架上，在燃燒器的正中間.水壓250KPa到350KPa，在試樣附近噴灑0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盤測量,此盤有足夠的深度,讓他的長軸平行于電纜的軸線并居中放置。此托盤約100mm寬400mm長。
u 試樣：試樣大于1500mm取自成品，并且已經在環境溫度下做過彎曲試驗，兩端各去掉100mm的護套及覆蓋層。在電纜兩端的導線應依照電氣連接與制造商的建議作出適當?shù)奶幚?span>
u 試驗電壓：100-1000V可調
u 試驗電流：100-250mA 可調
三、耐機械震動與火：包括以下部分試驗裝置所示，將組件固定在開槽框架的相應位置。
3.1電纜固定在一面垂直的墻上，用耐熱不燃材料固定在鋼板上；
3.2變壓器連接保險絲跟燈，用來表明電路是持續的
3.3震動裝置
3.4熱源
u 墻及其安裝：墻是由耐熱、阻燃材料組成，并固定在兩條水平的鋼梁上，一條在板的上部，另一條在板的底部。此板約長900mm，寬300mm，厚9mm，并且墻的總重（即板加支撐框架）為10±2kg。每條鋼梁是長約1m，25mm的方形鋼管。如果需要填充物質，則需將其放置在鋼梁的內部。必須將上部鋼梁固定在板上，以使其上表面和板的上部邊緣平齊。每根鋼梁及板的外邊緣都有一水平孔，其精確位置由特定的支撐襯墊及支撐框架的需求決定。墻由4個橡膠襯套粘結在框架上，襯套直徑約為32mm厚20mm。
u 連續檢測裝置:在試驗時讓電流通過電纜的所有線芯，三個單相變壓器，并且有足夠的能力保持在測試電壓下達到最大允許泄漏電流2A。在電纜的另一端每根芯線連接一盞燈，并在電纜額定電壓下加載接近0.25A的電流。
u 熱量：一個條狀的燃燒器長度為500mm，燃燒器裝配可以調整,能提供一個明亮的火焰,溫度為950±40℃并維持5分鐘
u 溫度測量：直徑為2mm鎧裝的溫度計，溫度計穿過墻面是溫度計一段距墻8mm到10mm。溫度通過下列程序測出：在低碳鋼棒的一端，直徑3mm±5%長度300mm綁上一根溫度計，使其能夠測到棒的溫度。抓住該棒接近火焰使其與火焰的距離保持在40mm到50mm。這個溫度當火焰溫度為950℃時，鋼棒的溫度在10s到20s能達到400℃，當火焰溫度為650℃時，該棒溫度在20s到40s能達到400℃.
u 試驗火焰溫度及時間：測試溫度需要從下選擇：
X 650 ± 40℃
Y 750 ± 40℃
Z 950 ± 40℃
u 震動裝置：震動裝置由一根低碳鋼棒（直徑25mm±5%，長600mm±5%）。該棒縱切面平行于墻面，高過墻頂部200mm。一個軸將其分為200mm和400mm兩部分，長的部分朝向墻面。相隔30±2S從60℃從平行位置掉落到墻的中間位置。
u 試驗電壓：100-1000V可調
u 試驗電流：100-250mA 可調
u 噴射器裝置
u 按照BS EN 60529:1992的指定的包括一個6.3毫米軟管噴嘴。安裝在試樣上面(45±5)度角的垂直距離(500±25)毫米從影響設備和安全的影響，噴射器裝備撞擊測試樣本點的影響噴嘴應提供與水在12.5升/分鐘的流量通過開/關閥。由體積流量的測量方法在測試之前和供水在必要時調整。供水管道應安裝一個在線流量計，以便在測試期間，水的流速可以被監控。
測試墻
u 用于驗證熱源，由非金屬耐熱、不燃材料組成。板子應長(900±100)毫米，高(300±50)毫米，厚(10±2)毫米，應裝有熱電偶為了測量熱源的火焰溫度，兩個直徑1.5毫米，礦物絕緣，不銹鋼鎧裝熱電偶、K型符合BS EN 60584–1
u 定時器
u 在幾秒鐘內測量，為了測量測試時間和定時裝置對試樣的影響。
u 金屬螺栓和夾片
u 固定試樣測試梯，包括兩個u型螺栓，p型夾片由金屬條制作寬(20±2)毫米來用于測試標本直徑50毫米寬(30±3)毫米,使用試樣超過直徑50毫米。所有夾片和螺栓應接地。
u 儀器采用電腦軟件控制、監控試驗過程中的電流、電壓、燃?xì)饬髁?，試?yàn)結果曲線可輸出打印。
規格：
u 試驗機主機柜尺寸：2430*770*1600mm
u 控制臺尺寸：800*800*2000mm
u 水箱尺寸：1500*1200*900mm
u 試驗箱體：3*3*3m
u 氣源：丙烷、空氣（客戶自備）
u 電源：AC380+N 50赫茲 32A
